Заменить электропроводку в квартире без штробления стен можно, используя альтернативные методы: прокладку кабеля в кабель-каналах, плинтусах с кабель-каналом, в пустотах плит перекрытия, за гипсокартонными конструкциями или в существующих штробах. Выбор способа зависит от типа стен, планировки и требований к эстетике. В этой статье мы подробно рассмотрим каждый метод, их преимущества и недостатки, а также дадим практические рекомендации по выполнению работ.
Оценка возможности замены проводки без штробления
Прежде чем принять решение о бесштробном способе замены проводки, необходимо оценить условия вашей квартиры. От этого зависит, какой метод будет наиболее эффективным и безопасным.
- Тип стен и перекрытий: В панельных домах часто есть пустоты в плитах перекрытия, которые можно использовать для прокладки кабеля. В кирпичных домах штробы могут быть уже заштукатурены, но возможна прокладка в кабель-каналах. Гипсокартонные стены позволяют спрятать проводку за облицовкой.
- Состояние старой проводки: Если старая проводка находится в повреждённом состоянии, её необходимо полностью заменить. Если же она просто устарела (например, алюминиевая), можно использовать существующие каналы для протяжки новых кабелей.
- Планировка и доступность: Определите, где проходят основные магистрали (от щитка к розеткам, выключателям). Возможно, часть проводки можно проложить за подвесным потолком или в полу под стяжку, если планируется ремонт.
- Консультация с электриком: Рекомендуется пригласить квалифицированного электрика для оценки состояния проводки и разработки схемы. Он поможет определить допустимые нагрузки и сечение кабелей.
Прокладка кабеля в кабель-каналах и плинтусах
Этот метод является самым простым и доступным. Кабель-каналы представляют собой пластиковые или алюминиевые короба, которые крепятся на стены. Они могут быть напольными, настенными или потолочными. Плинтусы с кабель-каналом сочетают функцию декоративного элемента и защитного короба.
Выбор кабель-каналов
При выборе обратите внимание на размер (должен вмещать все кабели с запасом), цвет (под цвет стен или плинтуса) и материал (ПВХ или алюминий). Для разделения силовых и слаботочных линий используйте каналы с перегородками.

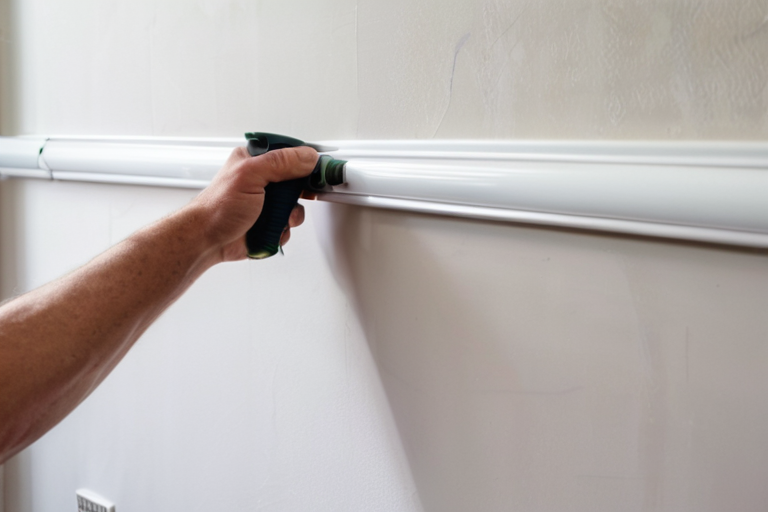

Монтаж кабель-каналов
- Разметьте трассу прокладки: обычно каналы располагают горизонтально на высоте 20-30 см от пола или вертикально к розеткам.
- Закрепите канал на стене с помощью дюбелей (для бетона, кирпича) или клея (для гладких поверхностей). Шаг крепления — 50 см.
- Уложите кабели в канал, закройте крышку. Для защиты кабеля можно использовать гофру.
- Установите плинтусы с кабель-каналом по периметру пола, если это уместно.
Преимущества: лёгкий доступ к проводке для ремонта, возможность добавления новых линий, не требует специальных инструментов. Недостатки: каналы видны на стенах, что может не вписаться в дизайн.
Прокладка проводки в пустотах плит перекрытия
В бетонных плитах перекрытия часто есть продольные пустоты, которые можно использовать для скрытой прокладки кабеля. Этот метод подходит для панельных домов, где плиты имеют каналы.
Определение направления пустот
Обычно пустоты идут вдоль плиты, то есть от одной несущей стены к другой. Чтобы найти их, можно просверлить небольшое отверстие в месте предполагаемого выхода (например, под розетку) и посмотреть направление.
Технология протяжки
- Отключите электричество и демонтируйте старые розетки и выключатели.
- Освободите старый кабель от подрозетников. Если он не повреждён, используйте его как протяжку: привяжите новый кабель к старому и аккуратно вытяните старый, потянув за другой конец.
- Если старый кабель не подходит, используйте стальной трос или специальный зонд для протяжки.
- Новый кабель должен быть в гофре или металлорукаве для защиты.
Важно: Соблюдайте радиус изгиба кабеля (обычно не менее 10 диаметров), чтобы не повредить изоляцию. Этот метод ограничен точками подключения — вы можете заменить проводку только на участках между существующими подрозетниками.
Монтаж проводки под гипсокартоном и фальш-стенами
Если вы планируете выровнять стены гипсокартоном или создать декоративные конструкции, это отличный способ скрыть проводку без штробления. Пространство за гипсокартоном позволяет проложить кабели в любом направлении.
Устройство каркаса
Каркас из металлических профилей (CD, UD) или деревянных брусьев монтируется с шагом 60 см. Между профилями и стеной остаётся пространство, в которое укладывается кабель.
Прокладка кабеля
- Проложите кабель в гофрированной трубе или металлорукаве для дополнительной защиты.
- Закрепите гофру к капитальной стене с помощью клипс или хомутов, чтобы она не провисала.
- Выведите концы кабеля в местах установки розеток и выключателей. Для этого в гипсокартоне прорезаются отверстия под подрозетники.
- После монтажа гипсокартона установите подрозетники и подключите розетки.
Преимущества: полностью скрытая проводка, возможность дополнительно утеплить или звукоизолировать стены. Недостатки: уменьшается полезная площадь комнаты (минимум на 5 см с каждой стороны), требуется согласование с электриком для обеспечения доступа к соединениям.
Использование существующих штроб и каналов
Если старая проводка проложена в штробах, вы можете использовать эти же каналы для новой проводки, не делая новых штроблений. Это особенно актуально, если старая разводка соответствует вашим потребностям.
Демонтаж старого кабеля
Аккуратно извлеките старый кабель из штроб. Если он заштукатурен, возможно, потребуется расширить штробу, чтобы освободить кабель. Но если кабель свободно вынимается, можно просто привязать новый кабель к старому и протянуть его, как в методе с плитами перекрытия.
Прокладка нового кабеля
- Очистите штробу от пыли и мусора.
- Уложите новый кабель в гофре или без неё, но обязательно закрепите его в штробе алебастром или гипсом через каждые 50 см.
- Заштукатурьте штробу заподлицо со стеной.
Ограничения: старая разводка может не соответствовать новой схеме, например, если вы хотите добавить новые розетки. В этом случае придётся использовать комбинированный подход.
Комбинированный подход: сочетание методов
На практике часто применяют комбинацию различных методов для достижения оптимального результата. Например, в комнатах с натяжными потолками проводку можно проложить за потолком, а на стенах использовать кабель-каналы или плинтусы.
Примеры комбинаций
- Горизонтальные участки — в плинтусе с кабель-каналом или за фальш-стеной.
- Вертикальные участки — в кабель-канале или в старых штробах.
- Переходы между комнатами — через отверстия в стенах, которые можно просверлить без штробления.
- Прокладка в полу — если планируется стяжка или укладка ламината с подложкой.
Перед началом работ составьте подробный план разводки с указанием всех точек подключения. Согласуйте его с электриком, чтобы избежать перегрузок и обеспечить соответствие ПУЭ.
Таблица сравнения методов
| Метод | Сложность | Стоимость | Эстетика | Доступность для ремонта |
|---|---|---|---|---|
| Кабель-каналы | Низкая | Низкая | Средняя (видны короба) | Высокая |
| Плинтусы с кабель-каналом | Низкая | Средняя | Хорошая (если плинтус вписан в дизайн) | Высокая |
| Пустоты плит | Средняя | Низкая | Скрытая | Низкая (сложно достучаться) |
| За гипсокартоном | Средняя | Средняя (материалы для каркаса) | Скрытая | Средняя (нужен демонтаж части облицовки) |
| Использование старых штроб | Низкая | Низкая | Скрытая | Средняя (при необходимости вскрыть штукатурку) |
Часто задаваемые вопросы
Вопрос: Можно ли заменить проводку без штробления в панельном доме?
Да, в панельных домах часто есть пустоты в плитах перекрытия, которые можно использовать для прокладки кабеля. Также можно применять кабель-каналы или плинтусы. Главное — убедиться, что пустоты доступны и не заполнены бетоном.
Вопрос: Какой метод самый быстрый?
Самый быстрый — прокладка в кабель-каналах. Не требует демонтажа стен и специальных навыков. Можно выполнить за один день.
Вопрос: Нужно ли согласовывать замену проводки с управляющей компанией?
Замена внутренней проводки не требует обязательного согласования, но если вы затрагиваете общедомовые сети (например, меняете вводной кабель), необходимо уведомить управляющую компанию или электроснабжающую организацию.
Вопрос: Можно ли использовать алюминиевые провода при замене?
Современные нормы ПУЭ рекомендуют использовать медные провода. Алюминиевые провода допускаются только для линий с нагрузкой не более 16 А и сечением не менее 16 мм², но для квартирной проводки лучше выбрать медь.
Заключение
Замена проводки без штробления стен — реальная задача, которая может быть решена несколькими способами. Выбор метода зависит от ваших условий и предпочтений. Главное — соблюдать правила безопасности, правильно рассчитывать сечение кабеля и доверить финальные подключения квалифицированному электрику.
